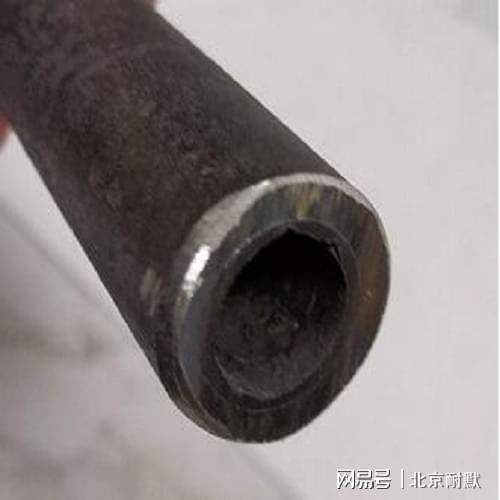

KNM1000高爐煤粉噴槍是采用自蔓延鋁熱一重力分離法制備的陶瓷內(nèi)襯復(fù)合噴槍。 這樣制備的噴槍在組織和性能上都有變化。首先， 通過對(duì)KNM1000高爐煤粉噴槍的陶瓷與鋼管的界面組織觀察，發(fā)現(xiàn)陶瓷與鋼管界面清晰，呈凹凸不平狀，說明反應(yīng)過程中，AL液相基本不能與鋼管基體發(fā)生潤濕反應(yīng)形成冶金結(jié)合 ，而主要以機(jī)械方式結(jié)合 ，即由于陶瓷層與鋼管在熱膨脹系數(shù)上的差異，導(dǎo)致冷卻收縮時(shí)鋼管對(duì)陶瓷層產(chǎn)生壓迫作用而形成復(fù)合 ，其結(jié)合強(qiáng)度主要取決于反應(yīng)物料的燃燒放熱量 。

KNM1000高爐煤粉噴槍的陶瓷基體中還有細(xì)小孤立、分布彌散的鐵粒子 ，這是由于在快速冷卻過程中不互溶兩相熔體重力分離不完全所造成 的。在陶瓷基體上 ，這些鐵粒子作為韌性相起 著延性增韌的作用，有助于提高陶瓷斷裂韌性 。

KNM1000高爐煤粉噴槍管其他性能變化不大 ，只有槍管的抗磨強(qiáng)度不但沒有下降 ，反而增大了 5O 左右 。這 說明陶瓷內(nèi)襯復(fù)合噴槍在高溫惡劣環(huán)境 中工作一段時(shí)間后，陶瓷層與鋼管基體的結(jié)合強(qiáng)度大大提高了。
